東田工控已為客戶量身定制多套機器視覺解決方案?？蛻?hù)需求定制化是東田工控十分重視，并卓有成效的一項業務，我們的設計開發團隊、供應鏈體系、組裝與測試團隊，都十分適應快速客戶需求定制化的要求，我們堅信，提升客戶項目的價值是我們自我實現的方式。
多功能機器視覺設備可以方便的架設在各種類型的生產流水線，高清工業相機掃描流水線上的產品特征，與標準產品數據庫里的特征表進行匹配，從而即時分析出產品的良品與不良品；將監控過程數據傳送到電腦服務器終端進行電子報表打印與查詢。
多功能型機器視覺設備由DTB-3116-Q370東田工控視覺工控機，工業相機，工業鏡頭，繼電器報警器，臺面安裝支架，環形光源六大模塊構成。東田工控視覺主機操作系統內嵌視覺分析算法，配置輔助的LED機器視覺光源以及安裝支架，當流水線的產品碰觸視頻檢測區域的檢測紅線時，啟動視頻捕捉產品的特征數據，進行良品與不良品的匹配與分析。
產品功能描述：
標準版產品缺陷機器視覺檢測系統，分為六大核心功能：
1.尺寸檢測：
1)內孔徑尺寸
2)外孔徑尺寸
3)長度
4)寬度
5)高度
6)厚度
7)對角線長度
快速檢測流水線上或者靜止?fàn)顟B(tài)的目標的各種上述特征，同時將具體的檢測數值顯示在操作界面上，用戶可以設定標準值，超出范圍后立即輸出NG報警信號，通過繼電器報警模塊輸出聯動PLC設備進行處理。
流水線上的金屬孔徑的內孔徑尺寸測量(同時輸出繼電器信號報警) 配件撞到紅線開始檢測。
瑕疵檢測
1)黑點檢測
2)白點檢測
3)劃痕檢測
4)污點檢測
5)劃傷檢測
6)頭發絲檢測
7)布匹檢測
8)膠帶檢測
快速檢測流水線上或者靜止?fàn)顟B(tài)的目標的各種上述特征，同時將具體的檢測數值顯示在操作界面上，用戶可以設定標準值，超出范圍后立即輸出NG報警信號，通過繼電器報警模塊輸出聯動PLC設備進行處理。
（塑料件的表面劃痕 劃傷 檢測）
色差檢測
1)RGB色差檢測
2)LAB色差檢測
3)膠帶偏色檢測
4)布料偏色檢測
5)塑膠棒甲乙丙色差分級檢測
6)鉛筆甲乙丙色差分級檢測
快速檢測流水線上或者靜止?fàn)顟B(tài)的目標的各種上述特征，同時將具體的檢測數值顯示在操作界面上，用戶可以設定標準值，超出范圍后立即輸出NG報警信號，通過繼電器報警模塊輸出聯動PLC設備進行處理。
塑膠棒上的色差檢測，提前輸入數據庫中正常的顏色，產品和數據庫中的顏色進行對比，如果有色差，通過繼電器報警模塊輸出聯動PLC設備進行處理
形態分布
1)螺絲有無螺紋檢測
2)金屬面板多個螺孔有無螺紋檢測
3)蒜頭的正面，反面，缺瓣的檢測
4)金屬管道五金件的首尾方向的檢測
5)印刷字符的錯誤檢測
6)印刷日期的錯誤檢測
7)印刷LOGO的錯誤檢測
8)良品里面混入異物的錯誤檢測
快速檢測流水線上或者靜止?fàn)顟B(tài)的目標的各種上述特征，同時將具體的檢測數值顯示在操作界面上，用戶可以設定標準值，超出范圍后立即輸出NG報警信號，通過繼電器報警模塊輸出聯動PLC設備進行處理。
機械定位
1)目標的中心坐標（X,Y）值定位
2)目標的左手邊邊緣的傾斜的角度
3)通過RS232串口輸出上述數據到PLC接口，PLC設備只需重新定義好檢測區域的左上角坐標（0，0），以及右下角坐標（640，480）,即可對應抓取機器視覺定位的目標。
金屬片坐標中心定位與配合機械手抓取
方向檢測
1)金屬管道的頭尾方向檢測
2)金屬器件的左右方向檢測
3)物體表面缺口方向檢測
4)物體表面四條邊切邊判斷特殊特征檢測
5)物體表面特殊方面指向檢測
檢測性能

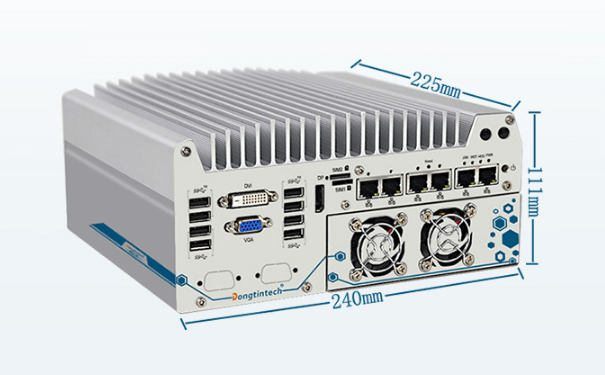

1)東田工控檢測主機DTB-3116-Q370，配置4路網口接口，配置2路串口，2060獨立顯卡。
2)標準配置3~5 個/秒
3)線性速度<0.5米/秒
4)檢測精度0.001 毫米
5)繼電器報警時間<0.05 秒
6)檢測面積 10cm*10cm范圍內效果
7)工業相機安裝高度15cm
8)可同時檢測十二個區域
9)主機可以一拖三組工業相機
DTB-3116-Q370
產品特點
1)多功能檢測一體機更加節省硬件投入，為用戶提供了更高效的視覺檢測方案。
2)從生產效率的角度來說，由于操作工在長時間工作下容易疲憊，人工視覺質量效率低下且精度不高，而機器視覺可以長時間穩定工作，大大提高生產效率、檢測精度以及自動化程度。
3)從成本控制的角度來說，培訓一個合格的操作工需要企業管理者花費大量的人力物力，然而單純的培訓還遠遠不夠，后續還需要花費大量的時間，使操作工的水平在實踐中得到提升。而機器視覺只要設計、調試和操作得當，可以在很長一段時間內不間斷使用，同時確保生產效果。
4)在某些特殊工業環境中實施工況檢測，如焊接、火藥制造等，人工視覺可能會對操作工的人身安全造成威脅，而機器視覺從某種程度上有效地規避了這些風險。
5)無損檢測，即非接觸檢測，對檢測目標沒有任何損傷，可以避免人工檢測中對合格品的二次損壞。
總的來說，東田工控機在機器視覺運用這塊合作過不少公司，各方面經驗還是很足的，再加上強大完善的售后服務，可以安心交給東田工控，幫朋友們找到適合自己的高性?xún)r(jià)比工控機，另外有關工控機配置方面或有其他想了解的機型，都可以聯系我們。
